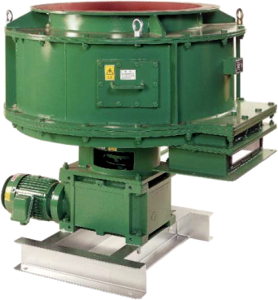

MP型 マスプル フィーダー

MP型 マスプル フィーダー



溶融飛灰等の安定供給に
ハンドリングが困難な溶融飛灰の安定供給を実現できます。

特長
  • 薄型エンサークル式供給盤のため、付着・フラッシングがなく安定供給が実現できます。
  •

  • 粉圧緩和機構により粉圧影響を受けることなく安定した供給ができます。
  •


MP型
構造説明
【概要】
MP型は、ゴミ焼却場の溶融炉から発生する溶融飛灰用の定量供給機として、開発されたマス式のフィーダーです。

溶融飛灰は粉体物性として潮解性・付着性、且つフラッシング性もある為、付着性とフラッシングの相反する両対策を兼ね備えた特殊エンサークル方式の構造として、多くのゴミ焼却場にてご利用頂いております。

また、溶融飛灰に限らず付着性・フラッシング性がある特殊性の高い粉粒体に対応しており、各種業界に広くご利用頂いております。

【構造】
貯留された粉粒体は、フィーダー円筒入口部に設置されているスポート(粉圧緩和機構)と、攪拌体により、圧密等の無い一定の密度にほぐされた状態で、供給盤のマスに充填されます。充填された粉体は一定量にすり切られ、シュート部より安定的、且つ連続的に供給されます。

供給量の調整は、インバーターによる回転数可変にて行います。



MP型 構造


仕様
供給量(Max)
Feed rate
モーター出力
Motor Power
概略重量
Weight
MP-04 1m3/h 0.4kW 500kg
MP-05 2.5m3/h 0.75kW 550kg
MP-06 4.5m3/h 1.5kW 650kg
MP-07 7m3/h 1.5kW 800kg
MP-09 14m3/h 2.2kW 1100kg
