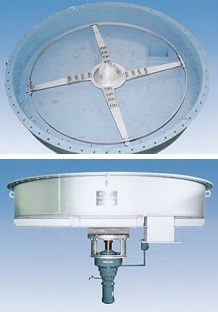

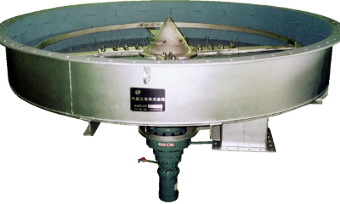

D型 排出機（スムース ディスチャージャー）
減温塔下部のダスト排出に
減温塔下部のダスト排出機（ディスチャージャー）として実績多数。
特長
- ゴミ焼却場において、減温塔下部に落下するダストを掻き集め、下流設備への排出を行います。
- 構造がシンプルな為、掻き羽根摩耗時の交換が容易に行えます。
- ダスト中に含まれる腐食性ガス（塩化水素等）対策として、耐蝕性に優れた材質による製作が可能です。

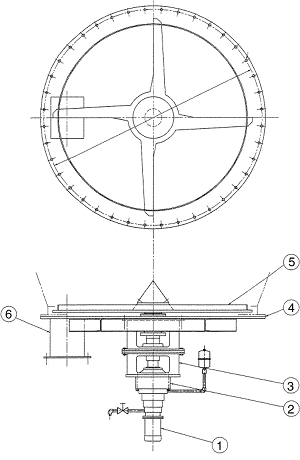

構造説明
| 1 | 供給用モーター | Feed Motor |
| 2 | 減速機 | Reduction Gear |
| 3 | 減速機フランジ | Gear Flange |
| 4 | 受盤 | Bottom Pan |
| 5 | 撹拌翼 | Agitator |
| 6 | 出口シュート | Exit Chute |
仕様
|
モーター出力(※1) Motor Power |
概略重量 Weight | |
|---|---|---|
| D-10 | 0.4kW | 700kg |
| D-15 | 0.75kW | 1000kg |
| D-20 | 0.75kW | 2200kg |
| D-24 | 1.5kW | 2900kg |
※1
減温塔下部用の容量です。
凡用モーターを使用する場合、過負荷保護にはショックリレーを使用してください。
インバーターモーターを使用する場合、トルク検出可能なベクトルインバーターを使用してください。
