特長

■ 省スペース化を実現
従来の同等機と比較し、機器本体がコンパクトな為、設備の省スペース化が可能となります。

■ 省力化を実現
従来の同等機と比較し、撹拌円筒を小さくし簡素化する事で省力化が可能となり、設備省力化が実現出来ます。

■ 2方向排出が可能
貯留槽1基から2方向への安定排出が可能な為、設備の省スペース化を実現出来ます。

■ 設備多様化が可能
2方向の排出において、定量供給機を組み込む事が可能な為、各下流設備に必要とされる供給量・供給精度に対応できます。

■ 様々な粉粒体・原料供給が可能
供給機構部・撹拌機構部の組合せにより、不定形原料・付着性・流動性の高い粉体等、様々な粉粒体・原料の供給に対応出来ます。

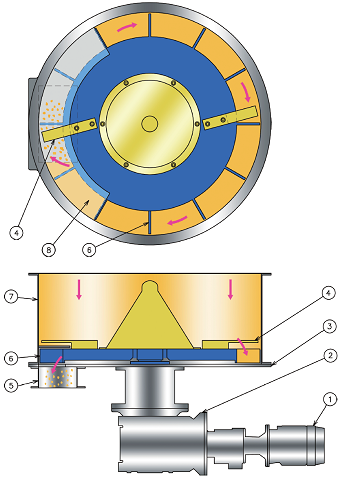

構造説明

【構造】
貯留された粉体は、④撹拌羽根によりほぐされ圧密の無い均一状態のまま⑥供給盤へ充填されます。

充填された粉体は、⑧スリ切り板により一定量にスリ切られたのち、⑤シュート部へと排出されます。

排出量の調整は、インバーターによる回転数可変にて行います。

仕様

	供給量（Ｍａｘ） Feed rate	モーター出力 Motor Power	概略重量 Weight
EF-10	10m3/h	2.2kW	1100kg
EF-12	15m3/h	3.7kW	1300kg
EF-14	20m3/h	3.7kW	1500kg
EF-16	25m3/h	5.5kW	1800kg
EF-18	35m3/h	5.5kW	2200kg
EF-20	45m3/h	7.5kW	2700kg
EF-24	60m3/h	7.5kW	3000kg

• 上記、仕様以外にEF-24を越える大型機も製作可能です。
• We can also manufacture large-scale models that exceed the specificationsof the EF-24 unit described above.

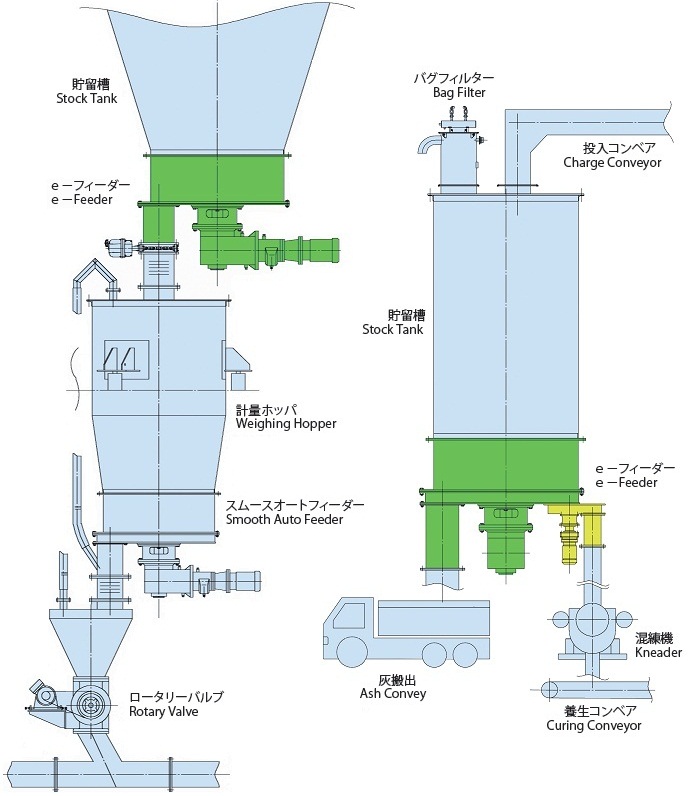

使用例

計量空気輸送装置・灰固化設備

使用粉体例

消石灰	Slaked lime	脱水ケーキ	Dewatered sludge
生石灰	Quicklime	石膏ボード粉	Gypsum board powder
セメント	Cement	肥料	Fertilizer
ウェット活性炭	Wet activated carbon	飼料添加物	Feed grain
炭酸カルシウム	Calcium carbonate	パルプ粉	Pulp powder
水酸化アルミニウム	Hydrated alumina	乾燥汚泥	Dry sludge
タルク	Talc	焼却灰	Burned ash
オイルコークス	Oil cokes	溶融飛灰	Melted fly ash
石炭化合物	Coal compound	重油灰	Heavy oil ash
メタバナジン酸アンモニウム	Sodium metavanadate	硫酸第一鉄	Ferrous sulfate
ベンガラ	Jewelers’ rouge	AL系無機物	AL system inorganic substance
食塩	Salt	活性炭	Activated carbon
