特長

■ 原料の形状変化が極めて少ない
ステップ式供給盤とスクレーパーの併用により、かみ込み・摩耗等の発生が少なく原料に形状変化を与えず供給が可能です。

■ 脈動のない連続供給が可能
供給盤に充填された原料をスクレーパーにより連続的に切出す事で、脈動のない連続供給が実現できます。

■ 幅広い供給量設定が可能
インバーターとスクレーパー調整ハンドル（オプション）の併用により、幅広い供給量設定が可能です。

■ ブリッジ等の発生がない
供給機構部と撹拌機構部の二軸構造とする事で、円筒口径を大きくできるため、少量供給でもブリッジ等の発生がなく安定供給が可能です。（CSGF 型）

供給機構部と撹拌機構部の二軸構造とする事で、円筒口径を大きくできるため、少量供給でもブリッジ等の発生がなく安定供給が可能です。（CSGF 型）

構造説明

【概要】

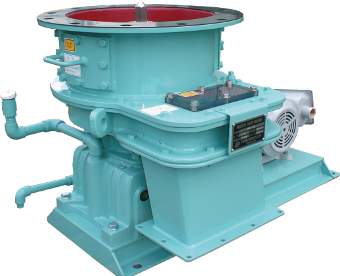

スムースオートフィーダー「SGF型」は、粒状・フレーク状・ペレット状・塊状の原料に形状変化を与えず連続供給を可能とした定量供給機です。

ステップ式供給盤とスクレーパーの併用により、原料のかみ込み・摩耗等の発生がなく連続的に次工程への供給が可能なため、「脈動の無い供給機」として、各種業界にて広くご利用頂いております。

また、ラインナップと致しまして「一軸式のSGF型」・「二軸式のCSGF型」を取り揃えており、お客様の設備に応じた機種選定・ご提案が可能です。

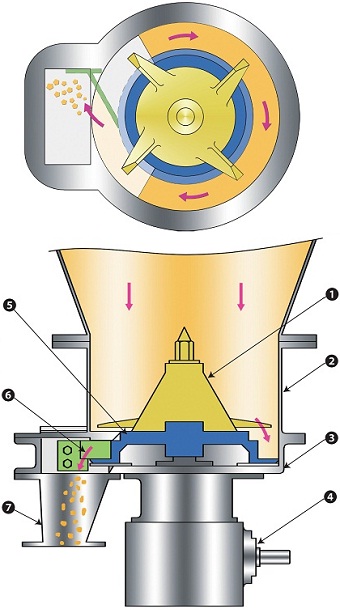

【構造】
貯留された原料は、①撹拌体により圧密の無い均一状態のまま⑤供給盤へ充填されます。

⑤供給盤へ充填された原料は、一定量にスリ切られたのち、⑥スクレーパーに沿って⑦シュート部へ切出されます。

供給量の調整は、インバーター等による回転数可変にて行います。

また、スクレーパー調整ハンドル（オプション）の採用で、更に幅広い供給量設定が可能となります。

仕様

	供給量（Ｍａｘ） Feed rate	モーター出力 Motor Power	概略重量 Weight
SGF-50	280L/h	0.4kW	120kg
SGF-100	600L/h	0.75kW	200kg
SGF-200	2m3/H	1.5kW	350kg
SGF-300	6m3/H	2.2kW	600kg
SGF-400	13m3/H	3.7kW	1000kg
SGF-500	30m3/H	5.5kW	1400kg
SGF-600	60m3/H	7.5kW	2300kg
SGF-700	150m3/H	11kW	3300kg
CSGF-10	6L/h	0.2kW	50kg
CSGF-20	12L/h	0.4kW	75kg
CSGF-30	130L/h	0.75kW	90kg

使用粉体(原料)例

フラックス	Flux	石炭	Coal
アルミナ	Aluminum	乾燥木質活性炭	Dried wood activated charcoal
ワックス	Wax	塊炭	Rider coal
シリカ	Silica	焼却灰	Burned ash
酸化チタン	Titanium oxide	乾燥汚泥	Dried sludge
酸化鉄	Ferrite	合成ゴム破砕品	Broken synthetic rubber
シアン	Cyanogens	カーボン系微粉	Carbon minute powder
炭酸ソーダ	Sodium carbonate	洗剤	Detergent
黒鉛	Graphite	粘土	Clay
粒状ベンガラ	Granular red oxide	ビスフェノール	Bisphenol
硅砂	Silica	肉骨粉	Meat and bone meal
ＰＥＴレジン	PET resin	脱脂糖	Delipidated Sugar
重合防止剤	Polymerization inhibitor	尿素	Urea
フェノール樹脂ペレット	Phenolic resin pellet	球状活性炭	Spheroidal activated carbon
樹脂ペレット	Resin pellet	フェロボン	Ferroboron
塩ビペレット	Vinyl chloride pellet	ＡＬ合金	Aluminum alloy
合成ゴムペレット	Synthetic rubber pellet	ナイロン	Nylon
プラスチックペレット	Plastic pellet	化学肥料	Chemical fertilizer
ＳＣペレット	Scandium pellet	テトロンフレーク	Tetoron flake
