STCF型 スムース オート フィーダー
貯留サイロ一基からの多方向供給に
特長
■ 付着性粉体でも安定供給が可能
直胴式ストックタンクを撹拌筒に接続する事で、付着性の高い粉体でもブリッジ等の発生が無く安定した供給が可能です。
■ 脈動のない連続供給を実現
供給盤に充填された粉体をスクレーパーにより連続的に切り出す事で、脈動のない連続供給が実現出来ます。
供給盤に充填された粉体をスクレーパーにより連続的に切り出す事で、脈動のない連続供給が実現出来ます。
■ 必要量に応じた供給量調整が可能
スクレーパーの差し込み深さを容易に調整出来るため、必要量に応じた供給量調整が可能です。
構造説明
【概要】
スムース オート フィーダー「ＳＴ型」は、１基の粉粒体貯留サイロから多方向（２～４方向）へ粉粒体の連続供給を可能とした多方向型の定量供給機です。
本機は、撹拌機構部と各供給機構部が独立しており、下流設備に応じた個別の供給量調整が可能なため、粉粒体設備の省スペース化が実現出来ます。
また、多方向型供給機として、粉粒体の性状に合わせた供給機構部の選定により、自然落下方式と空気輸送方式との組み合わせ等、様々な設備に対応した機種選定・ご提案が可能です。

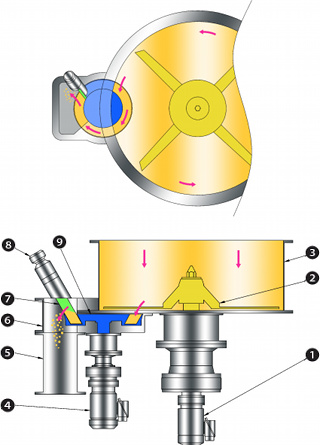

【構造】
貯留された粉粒体は、②撹拌体によりほぐされ圧密の無い均一状態のまま⑨供給盤に充填されます。
充填された粉粒体は一定量にスリ切られた後、⑦スクレーパーにより連続的に⑤シュート部に切り出されます。
供給量の調整は、インバーターによる供給盤の回転数可変と⑦スクレーパー深さ調整の併用により、幅広い供給量設定が可能です。
| 1 | 撹拌用モーター | Agitator Motor |
| 2 | 撹拌体 | Agitator |
| 3 | 撹拌筒 | Agitator Vessel |
| 4 | 供給用モーター | Feeder Motor |
| 5 | シュート | Chute |
| 6 | 供給盤受 | Feeding Table Pan |
| 7 | スクレーパー | Scraper |
| 8 | フィードメーター | Feed Meter |
| 9 | 供給盤 | Feeding Table |
内部構造は使用粉体や組合せ方式により変更を行う場合がございます。
仕様
|
供給量（Ｍａｘ） Feed rate |
モーター出力 Motor Power |
概略重量 Weight | ||
|---|---|---|---|---|
|
供給機 Feeder Motor |
撹拌機 Agitator Motor | |||
| STCF-100-2 ～ 4W | 500L/h(×2 ～ 4W) | 0.75kW | 1.5kW | 950 ～ 1400kg |
| STCF-200-2 ～ 4W | 3m3/h(×2 ～ 4W) | 0.75kW | 2.2kW | 1200 ～ 1750kg |
| STCF-300-2 ～ 4W | 7m3/h(×2 ～ 4W) | 1.5kW | 3.7kW | 2300 ～ 3300kg |
| STCF-400-2 ～ 4W | 18m3/h(×2 ～ 4W) | 2.2kW | 5.5kW | 3700 ～ 5500kg |
ST型 (STCF / STECF) 納入機器例
STCF-100S-2W
二次電池製造設備において、付着性の高い粉体原料供給の用途でご利用頂いております。
STECF-200N-3W
ゴミ焼却設備において、スラリー生成及び薬品吹込みの用途でご利用頂いております。
STRM-5W
補助燃料吹込み設備において、各計量機へのチャージ用分配機としてご利用頂いております。
ST型 (STCF / STECF) 使用粉体例
| 消石灰 | Slaked lime | ポリエチレン | Polyethylene |
| 炭酸カルシウム | Calcium carbonate | 重曹 | Sodium bicarbonate |
| 活性炭 | Activated carbon | フッカアルミニウム | Aluminum fluoride |
| セメント | Cement | シリカ | Silica |
| 珪藻土 | Diatomite | カーボン | Carbon |
| フライアッシュ | Fly ash | ポリマー | Polymer |
| ソーダ灰 | Soda ash | 酸化チタン | Titanium oxide |
| フラックス | Flux | タルク | Talc |
| 微粉炭 | Galvanized coal | クレー | Clay |
| アルミナ | Aluminum | ベントナイト | Bentonite |
| 樹脂ペレット | Resin pellet | 亜鉛粉末 | Zinc powder |
| 溶融飛灰 | Melted fly ash | メチルセルロース | Methyl cellulose |
| 焼却灰 | Burned ash | 尿素 | Urea |
| 二酸化マンガン | Manganese dioxide | 苛性ソーダ | Caustic soda |
| 乾燥汚泥 | Dried sludge | 酸化鉄 | Ferric oxide |
| 塩化カリウム | Potassium chloride | 生石灰 | Calcium oxide |
| 過硫酸アンモニウム | Ammonium persulfate | 澱粉 | Starch |
| 重油灰 | Heavy oil ash | カオリン | Kaolin |
| ビスフェノール | Bisphenol | カルボキシメチル | Carboxymethyl |
| オイルコークス | Oil cokes | ハイドロサルファイト | Hydrosulfite |
