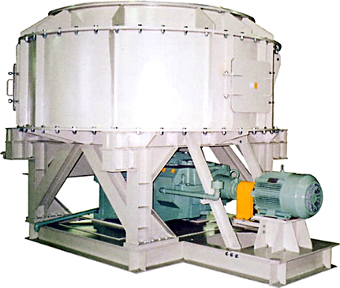

T型 テーブルフィーダー
様々な形状の原料供給に
原料に形状変化を与えず連続供給を実現できます。
特長
- フレーク・ペレット・粒状・塊状・繊維状原料の供給が実現できます。
- テーブル式供給盤を採用することにより、脈動がなく連続供給ができます。（テーブルフィーダー）
- 供給機内部から強制的に排出するため、原料が残りません。

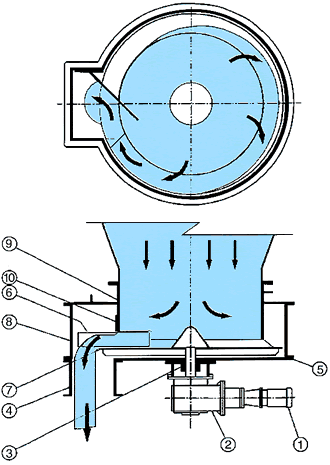

構造説明
【構造】
ホッパーに貯留された粉粒体は、上部円筒(9)より供給盤(7)上に充填され、円筒内部まで入り込んだスクレーバー(6)に沿ってシュートロ(4)より連続的に排出されます。
供給量の調整は出口ゲート(10)の調整とモーターの回転数可変にて行います。
| No. | 名称 |
|---|---|
| 1 | モーター |
| 2 | 減速機 |
| 3 | 堅軸 |
| 4 | 出口シュート |
| 5 | 受盤 |
| 6 | スクレーパー |
| 7 | 供給盤（テーブル） |
| 8 | 下部円筒 |
| 9 | 上部円筒 |
| 10 | 出口ゲート |
仕様
|
供給量（Ｍａｘ） Feed rate |
モーター出力 Motor Power |
概略重量 Weight | |
|---|---|---|---|
| T-03 | 500L/h | 0.75kW | 400kg |
| T-05 | 2m3/h | 1.5kW | 700kg |
| T-07 | 5m3/h | 1.5kW | 1100kg |
| T-10 | 10m3/h | 2.2kW | 1700kg |
| T-15 | 30m3/h | 5.5kW | 3200kg |
| T-20 | 50m3/h | 11kW | 5000kg |
| T-24 | 60m3/h | 15kW | 7000kg |
