特長

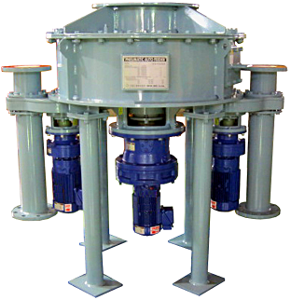

1.多方向への定量供給（吹込み）を実現
貯留サイロ1基から多方向（2～6方向）へ安定した定量供給（吹込み）が実現できます。

2.個別の供給量調整が可能
供給機構部と撹拌機構部が独立している為、供給機個別で必要量に応じた供給量調整が可能です。

3.空気輸送式と自然落下式との組合せが可能
一台の多方向型供給機で空気輸送式と自然落下式の組合せが実現できる為、設備仕様に応じた幅広い対応が可能です。

構造説明

【概要】
ニューマチック オートフィーダ－は、粉粒体を連続的に次工程へ高精度定量供給（吹込み）する、信頼性の高い空気輸送定量供給機です。

配管内に直に粉粒体を供給する事で、付着等の影響がなく安定した空気輸送が可能なため、「空気輸送供給機の基本型」として、各種業界にて広くご利用頂いております。

ラインナップとして、「一方向型のPS」「多方向型のNP」及び「微量空気輸送用のNPS」を揃えており、お客様の設備用途に併せた機種選定で、より高精度供給実現に向けた提案が可能です。

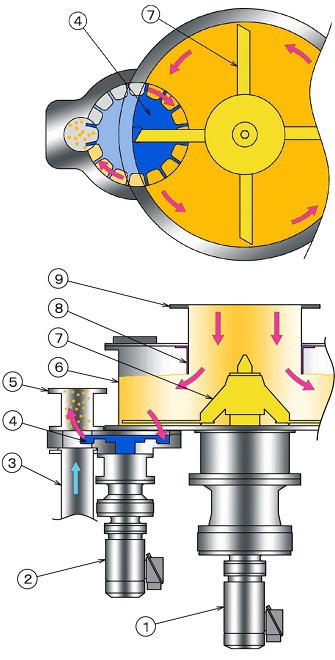

【構造】
貯留された粉粒体は、フィーダー円筒入り口部に設置されている(8)スポート（粉圧緩和機構）と(7)撹拌体により、圧密の無い一定の密度にほぐされた状態で、(4)供給盤マス内に充填されます。

(4)供給盤マス内に充填された粉粒体は、一定量にスリ切られたのち(5)輸送配管内に供給され、輸送エアーにより安定的に定量空気輸送されます。

供給量の調整は、インバーターによる供給盤の回転数可変にて行います。

1	撹拌用モーター	Agitator Motor
2	供給用モーター	Feeder Motor
3	輸送配管	Inlet
4	供給盤	Feeding Table
5	輸送配管	Outlet
6	撹拌筒	Agitator Vessel
7	撹拌体	Agitator
8	スポート	Spout
9	投入口	Inlet Pipe

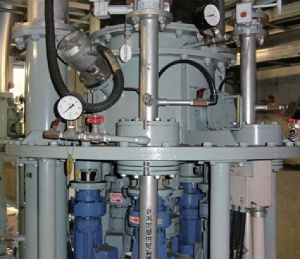

圧力バランサー(特許 第3803040号)

トラブルを未然に防ぐ、最適なご提案を

粉粒体の空気輸送を行う場合、供給機出口部の輸送配管内圧力と貯留サイロ内の粉粒体シール圧力バランスが非常に重要になります。

供給機出口部の輸送配管内圧力が貯留サイロ内の粉粒体シール圧より高くなり過ぎた場合、安定した空気輸送を行う為の圧力バランスが崩れ、供給機内へエアーの侵入が発生し定量供給性能に影響を及ぼしたり他系列の輸送配管へのフラッシング（粉体流出）を誘発する可能性があります。

弊社では、これまでに積み重ねた豊富な経験・実績を基に社内テストを重ね、輸送配管内の圧力を最適な値に調整する機構を備えた「圧力バランサー」を開発致しました。

圧力バランサーのエゼクター効果により、供給機出口部の輸送配管内圧力を減圧し、輸送配管内の圧力を適正な値に調整できます。

仕様

	供給量（Ｍａｘ） Feed rate	モーター出力 Motor Power		概略重量 Weight
		供給機 Feeder Motor	撹拌機 Agitator Motor
NP-30-2 ～ 6W	70L/h(×2 ～ 6W)	0.2kW	0.75kW	550 ～ 1050kg
NP-50-2 ～ 4W	200L/h(×2 ～ 4W)	0.75kW	0.75kW	950 ～ 1400kg
NP-100-2 ～ 4W	500L/h(×2 ～ 4W)	0.75kW	0.75kW	950 ～ 1400kg
NP-200-2 ～ 4W	2.2M3/h(×2 ～ 4W)	0.75kW	1.5kW	1200 ～ 1750kg
NP-300-2 ～ 4W	5.5M3/h(×2 ～ 4W)	1.5kW	2.2kW	2300 ～ 3300kg
NP-400-2 ～ 4W	13M3/h(×2 ～ 4W)	1.5kW	3.7kW	3700 ～ 5500kg

粉体搬送例

清掃工場焼却設備

活性炭	Activated carbon
消石灰	Slaked lime
炭酸カルシウム	Calcium carbonate
特殊反応助剤	Auxiliary agent
重曹	Bicarbonate

消石灰製造・製紙製造設備

微粉炭	Pulverized coal
オイルコークス	Oil cokes

セメント製造設備

セメント

Cement
