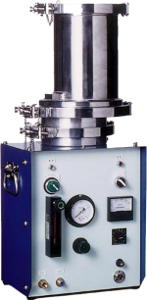

NPS型 ニューマチック オート フィーダー
粉体の微量空気輸送に
研究～大型設備において、粉体の定量供給・空気輸送を実現できます。
特長
1.微量供給でも安定した空気輸送が可能
粉粒体を1マスごとに容積計量を行う構造の為、供給精度が高く、かつ少量のキャリアガスで微量空気輸送供給が実現できます。
2.簡単に分解・清掃が可能
連結部が簡単に分解可能な構造の為、機器内部の清掃が容易に行えます。
構造説明
【概要】
ニューマチック オートフィーダ－は、粉粒体を連続的に次工程へ高精度定量供給（吹込み）する、信頼性の高い空気輸送定量供給機です。
配管内に直に粉粒体を供給する事で、付着等の影響がなく安定した空気輸送が可能なため、「空気輸送供給機の基本型」として、各種業界にて広くご利用頂いております。
ラインナップとして、「一方向型のPS」「多方向型のNP」及び「微量空気輸送用のNPS」を揃えており、お客様の設備用途に併せた機種選定で、より高精度供給実現に向けた提案が可能です。

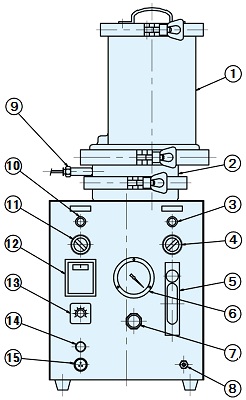

【構造】
| 1 | ホッパー | Hopper |
| 2 | フィーダー | Feeder |
| 3 | ON/OFFランプ | ON/OFF lamp |
| 4 | 電源スイッチ | Power switch |
| 5 | 圧力計 | Pressure gauge |
| 6 | 流量計 | Flow meter |
| 7 | 減圧弁 | Pressure reduction valve |
| 8 | ガス供給口 | Gas inlet |
| 9 | パウダー出口 | Powder outlet |
| 10 | 電源ランプ | Power lamp |
| 11 | メカニカルバルブ | Mechanical valve |
| 12 | 回転計 | Tachometer |
| 13 | 回転数設定ボリューム | Revolution adjusting volume |
| 14 | ヒューズ | Fuse |
| 15 | 電源コネクター | Power connector |
仕様
|
供給量(Max) Feed rate |
モーター出力 Motor Power |
概略重量 Weight | |
|---|---|---|---|
| NPS-50 | 0.01 ～ 2.0Ｌ/h | 90W | 60kg |
| NPS-200 | 0.4 ～ 12.0L/h | 0.2kW | 170kg |
粉体搬送例
溶融炉・研究設備
| 酸化チタン | Titanium |
| フラックス | Flux |
| シリカ | Silica |
| セラミックス | Ceramics |
